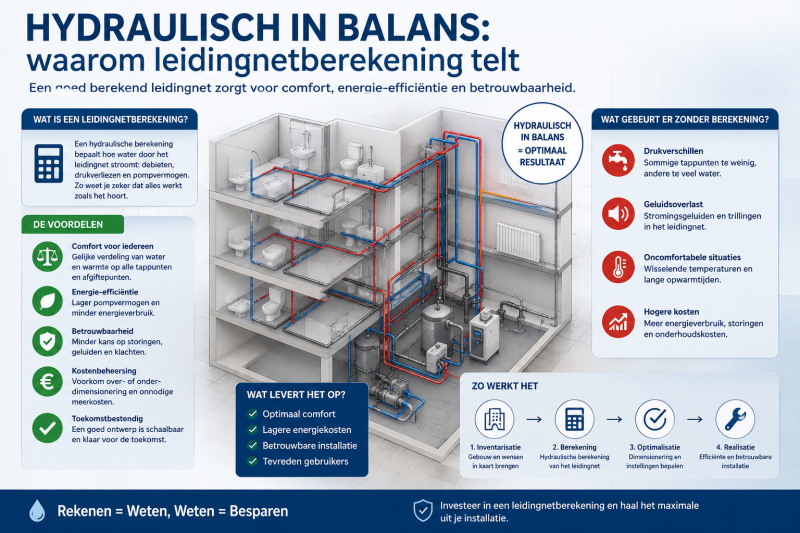

Hydraulisch in balans: waarom leidingnetberekening telt

Wat is een leidingnetberekening?

Een leidingnetberekening bepaalt hoe warmwater via het leidingwerk naar afnemers (radiatoren, convectoren, vloerverwarming, luchtverwarmers) wordt getransporteerd bij de ontwerpcondities. Het resultaat is een compleet, reproduceerbaar ontwerp inclusief:

• Leidingdiameters per traject en materiaal (bijv. staal, koper, kunststof).
• Debieten (m³/h of l/h) per toestel, streng en circuit.
• Drukverliezen (Pa/m, totaaltraject) inclusief lokale weerstanden (bochten, T-stukken, appendages).
• Pompselectie met het werkpunt (debiet × opvoerhoogte), regelstrategie (Δp-const./proportioneel) en reserve.
• Inregelzekerheid: vooraf ingestelde kv-waarden, keuze voor statische/dynamische inregelafsluiters (PICV), zoneventielen, strangregelaars en ventielautoriteit.

Kort gezegd: u krijgt een hydraulisch kloppend ontwerp dat zich op de bouw voorspelbaar gedraagt.

Van warmteverlies naar volumestroom (kW → l/h → ΔT)

Het vertrekpunt is de warmteverlies- of transmissieberekening per ruimte/zone (in kW). Daaruit volgen de benodigde volumestromen en het gewenste temperatuurverschil (ΔT) tussen aanvoer en retour.

Basisrelatie:

Q=mcpT

Met water (ρ ≈ 1 kg/L) gebruiken we praktisch:

• Debiet (m³/h) = 0,86P [kW]T [K]
• Debiet (l/h) = 860×P [kW]T [K]

Voorbeeld

Zonevermogen: 12 kW, ontwerp-ΔT: 20 K
Debiet V= 0,86×12/20=0,516m³/h (≈ 516 l/h)

Met dit debiet toetsen we de leidingsnelheid (comfort/noise), bepalen we de diameter en rekenen we de drukverliezen uit. Zo ontstaat een duidelijke basis voor pompkeuze en inregelinstellingen.

Ontwerpbandbreedtes (indicatief):

• Verwarming: 0,2–0,8 m/s (comfortabel/geluidarm)
• Drukverlies leidingen: 50–150 Pa/m (balans tussen materiaal- en pompenergie)
• ΔT ketel: vaak 20 K; ΔT warmtepomp: vaak 5–10 K (afhankelijk van bron/afgifte)

Wat gaat er mis zonder berekening?

Zonder vooraf berekend en gedocumenteerd leidingnet loopt u in de uitvoering en exploitatiefase tegen voorspelbare problemen aan:

• Hydraulische onbalans
  Nabije kringen ‘trekken’ alles dicht; verre vertrekken blijven lauw of koud.
• Ruis en trillingen
  Te hoge snelheden, slecht gekozen diameters of ventielautoriteit.
• Comfortklachten en nazorg
  Lange opwarmtijden, overshoot, pendelen van de bron.
• Overdimensionering
  Onnodig dikke leidingen en te zware pompen: hoge investeringen, onnodig pompenergieverbruik en lage ΔT (slechtere broncondities, minder ketelcondensatie).
• Traag en onzeker inregelen
  Trial-and-error op locatie kost tijd, frustreert teams en schuift de planning.

Een berekend netwerk voorkomt dit en maakt het inregelen repeteerbaar en bewijsbaar.

Onze werkwijze: van intake tot overdracht

Wij werken met een transparant stappenplan en heldere kwaliteitskaders. Alles wat wij aannemen, leggen we vast — inclusief herleidbare berekeningen en leverbare documenten.

1. Intake & projectkaders

• Doel, gebouwtype (woning/utiliteit), bron (ketel/warmtepomp), afgiftesysteem, planning.
• Afstemmen van scope (nieuwbouw, renovatie, deeltraject) en deliverables.

Output: intakeverslag + lijst benodigde data (tekeningen, vermogens, regimes).

2. Dataverzameling & verificatie

• Controleren van plattegronden, schachten, tracés, afstanden, materiaalvoorkeuren.
• Check op ontwerpregimes (bijv. 70/40, 55/45, 35/30).

Output: gevalideerde uitgangspunten, ontwerp-ΔT, randvoorwaarden.

3. Warmteverlies/transmissie (kW)

• Per ruimte/zone bepalen van het ontwerpvermogen conform afgesproken normkader.
• Afstemming met architect/bouwkundig adviseur over schilwaardes en ventilatie.

Output: vermogensstaat per ruimte/zone.

4. Leidingnetberekening

• Van kW → m³/h per toestel/streng; selectie diameters per traject.
• Drukverlies per leidingdeel + lokale weerstanden (appendages, bochten).
• Snelheidscontrole t.b.v. comfort en geluid.

Output: diametertabel, debietstaat, drukverliesoverzicht per traject.

5. Appendages & pompselectie

• Keuze (drukonafhankelijke) regel- en inregelafsluiters, strangregelaars, verdelers.
• Pompcurves met berekend werkpunt en regelstrategie (Δp-const./-prop.).
• Toets op energetische efficiëntie (deellastgedrag, ΔT-stabiliteit).

Output: appendage- en pomplijst met instellingen en specificaties.

6. Inregelprotocol & uitvoeringsinformatie

• Voorgeschreven kv-standen, inregelvolgorde, meetpunten en controletoleranties.
• Detailoverzichten voor monteurs (tekeningen, labels, stroomschema’s).

Output: inregelprotocol + uitvoeringsset (PDF) en optioneel CAD/IFC.

7. Oplevering & overdracht

• Controlemetingen versus berekende waarden; rapportage met afwijkingen en correcties.
• Overdracht aan beheer/onderhoud met as-built en instelwaarden.

Output: opleverdossier + nazorgafspraken.

Wat krijg je concreet opgeleverd?

• Hydraulisch schema + leidingnetplan met diameters en debieten
• Debiet- en drukverliesstaat per streng/circuit
• Pompselectie met werkpunt, curve en regelstrategie
• Inregelstaat
• Assumpties & randvoorwaarden (volledig transparant)
• PDF-rapportage (en op verzoek: DWG/DXF/IFC)

Extra: korte praktijkcase (indicatief)

• Gebouw: 3 verdiepingen utiliteit, warmtepomp 45/35 °C
• Hoofdstreng: 90 m, ontwerpdebiet 2,1 m³/h
• Resultaat: DN40 hoofdleiding, gemiddelde 95 Pa/m, totaaltraject 12 kPa
• Appendages: per zone vooraf ingestelde debieten
• Pomp: werkpunt 2,1 m³/h @ 24 kPa (≈ 2,4 m), Δp-proportioneel
• Inregelen: in 1 dag gereed, ΔT stabiel ~9–10 K, ruisvrij

Veelgestelde vragen

1. Werkt dit ook bij renovatie of deels onbekende data?
Ja. We gebruiken scenario-aannames (transparant gedocumenteerd) en toetsen die met metingen/inspecties. Waar nodig plannen we meetpunten voor fine-tuning.

2. Moet ik altijd dynamische (drukonafhankelijke) regelafsluiters toepassen?
Niet altijd. Bij grote variatie in deellast en lange strengen leveren PICV’s vaak stabielere resultaten en minder inregelwerk. In compacte, stabiele netten volstaat een statisch concept. Wij onderbouwen de keuze.

3. Wat betekent dit voor warmtepompen?
Een stabiel, berekend debiet en passende ΔT is cruciaal voor COP en broncondities. De leidingnetberekening voorkomt te lage ΔT en pendelen, en maakt de regeling voorspelbaar.

Samengevat: dit levert het op

• Comfort: elke ruimte krijgt zijn ontwerpdebiet — zonder ruis of koude hoeken.
• Efficiëntie: juiste diameters en pompcurve = lagere CAPEX en OPEX.
• Voorspelbaarheid: inregelen volgens protocol, minder faalkosten, strakke planning.
• Transparantie: alle aannames, instellingen en berekeningen gedocumenteerd.
