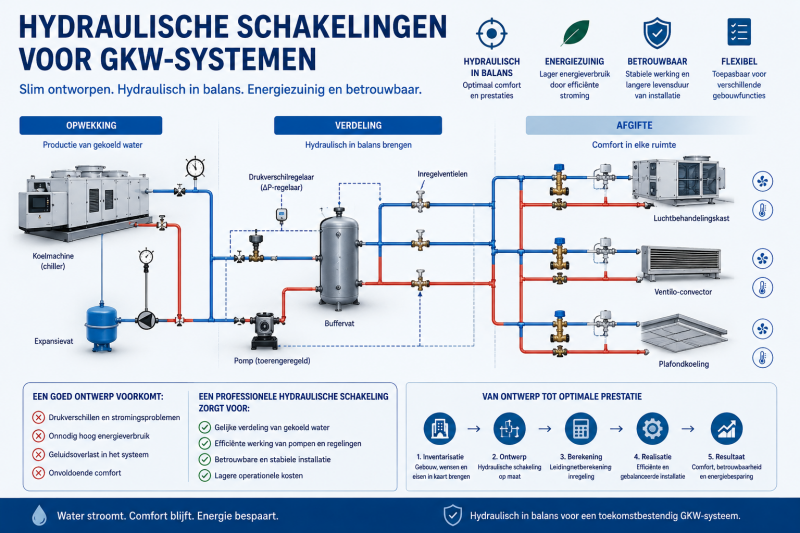

Primaire-secundaire (P-S) en decoupler-schakelingen zijn vaak de beste keuze voor GKW-installaties omdat ze hydraulische stabiliteit, ΔT-behoud en flexibele pompregeling mogelijk maken; een goed geplaatst buffer-vat en slimme meetpunten voorkomen het ΔT-syndroom en besparen energie.
Vergelijking hoofdschakelingen
| Schema | Hydraulische rol | ΔT-behoud | Complexiteit | Beste toepassing |
|---|---|---|---|---|
| Direct (constant flow) | Eén lus, directe koppeling | Laag; risico op ΔT-verlies | Laag | Kleine systemen, eenvoudige installaties |
| Primaire-Secundair | Scheidt generator en distributie | Goed; primaire constant, secundair variabel | Middel | Middelgrote tot grote GKW-installaties. |
| Decoupler / bypass | Hydraulische brug tussen loops | Zeer goed; voorkomt ongewenste stroming | Middel | Systemen met meerdere chillers/pompen. |
| Buffer (accumulatie) | Compenseert korte cycli | Ondersteunt ΔT bij wisselende belasting | Middel | Systemen met veel korte cycli of lage minimale belasting. |
Overzicht hoofdschakelingen
Direct vs. primaire-secundair: bij directe koppeling stroomt water door één lus; eenvoudig maar gevoelig voor ΔT-verlies. Primaire-secundair creëert een hydraulische scheiding zodat generatoren (chillers/ketels) en distributie onafhankelijk kunnen werken, wat stabiliteit en betere ΔT-controle oplevert.
Decoupler / bypass: een korte verbindingsleiding (decoupler) voorkomt dat primaire en secundaire pompen elkaar beïnvloeden en maakt efficiënte staging van chillers en pompen mogelijk.
Buffer: vermindert korte cycli en helpt ΔT te bewaren bij variabele belasting.
Regelfilosofie en meetpunten
- Debietregeling: secundaire pompen modulerend; primaire vaak constant of staged. Modulerende pompen verbeteren ΔT-behoud en besparen energie.
- ΔT-bewaking: meet supply en return vlak bij de warmtewisselaar; bereken ΔT centraal in de secundaire lus. Temperatuursensoren op aanvoer/retour en ΔP-sensoren voor pompregeling zijn cruciaal.
- Mixer vs. 3-wegklep: mixers (2-weg) behouden vaak beter ΔT; 3-wegkleppen kunnen leiden tot bypass-stroming en ΔT-verlies als ze verkeerd toegepast worden.
Typische valkuilen
- ΔT-syndroom: te laag ΔT door overdebiet of verkeerde klepconfiguratie; leidt tot hogere compressor-/ketelbelasting en energieverlies.
- Te hoge retourtemperaturen: slechte warmteafgifte of onjuiste regeling; vermindert rendement van condensatieketels/chillers.
- Pendelen: onstabiele pompregeling of te kleine buffer; verergert slijtage en comfortproblemen.
Impact op energie, comfort en levensduur
Goed ontworpen P-S of decoupled systemen leveren lager energieverbruik, stabielere ΔT, beter comfort en minder slijtage door minder korte cycli en correcte pomp-sturing. Vertaal dit in je tekening: markeer sensoren bij warmtewisselaars, decoupler-lijn en buffer-vat; geef pomp-types en klep-soorten aan.
Praktische gids — beslispunten
- Belastingprofiel? (constant vs. variabel)
- Aantal chillers/pompen?
- Ruimte voor buffer?
- Prioriteit: energie of eenvoud?
Risico’s en mitigatie: onjuiste klepkeuze en ontbrekende ΔT-meting veroorzaken energieverlies; gebruik decoupler en modulerende pompen, plaats sensoren correct en voeg buffer toe waar nodig.
