Installateurs, werkvoorbereiders en projectleiders die strak willen realiseren. Belofte: een praktische routekaart waarmee een gestructureerde tekenstroom (voorlopig → werktekeningen → revisie) faalkosten minimaliseert en uitvoering versnelt. Onze HWA/VWA-tekeningen zijn direct inzetbare deliverables voor offertes en uitvoering.

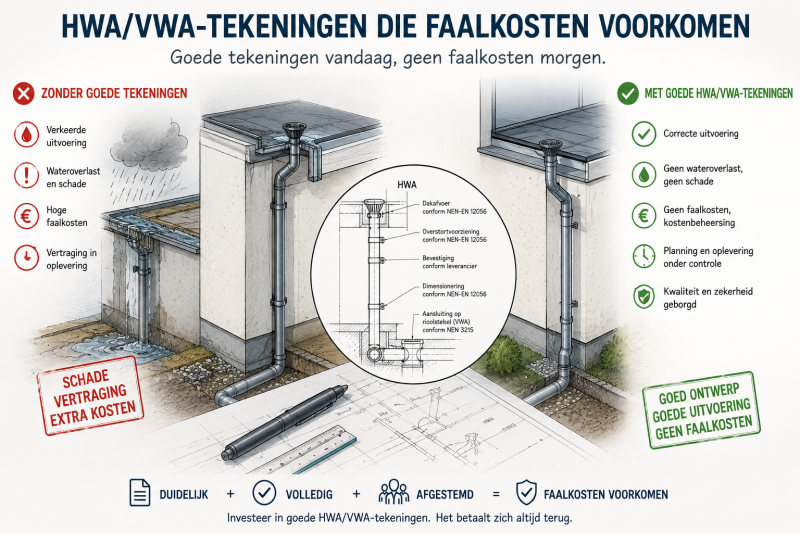

Waarom tekenkwaliteit geld bespaart
Goede tekeningen zijn geen luxe maar een investering. Slechte of onvolledige tekeningen leiden vaak tot:
- Clashes tussen leidingen en constructie waardoor ter plaatse aanpassingen nodig zijn;
- Dubbel werk doordat disciplines elkaar corrigeren of opnieuw moeten uitwerken;
- Onduidelijke sparingen waardoor gaten te groot of te klein worden gemaakt en montage stagneert.
Resultaat: vertragingen, meer uren op de bouw en extra materiaal- en faalkosten. Een heldere, gecontroleerde tekenstroom voorkomt deze risico’s en maakt planning en inkoop betrouwbaarder.
Van schets tot revisie: fases en opleverformaten
Een praktische tekenstroom bestaat uit drie hoofdfasen met duidelijke opleverformaten en overdrachtspunten.
Voorlopig ontwerp
- Doel: conceptuele routing, ruimtelijke checks en afstemming met andere disciplines.
- Opleverformaten: PDF voor review; DWG voor coördinatie indien gewenst.
- Belangrijk: markeer onzekerheden en sparingsbehoeften expliciet.
Werktekeningen
- Doel: uitvoerbare tekeningen voor montage en inkoop.
- Opleverformaten: DWG (bouwteam), PDF (uitvoering en vergunning).
- Belangrijk: maatvoering, materiaal- en componentlijst, bevestigingsdetails en sparingsafmetingen.
Revisie en as-built
- Doel: verwerken van wijzigingen tijdens uitvoering en opleveren van as-built documenten.
- Opleverformaten: finale DWG en PDF; revisiehistorie duidelijk genummerd.
- Belangrijk: revisienummering, datum en korte toelichting bij elke wijziging.
Overdracht aan uitvoering: lever een pakket met DWG-bestanden, PDF-plots en een korte revisielijst zodat monteurs en werkvoorbereiding direct kunnen starten.
Koppeling met berekeningen
Tekeningen en berekeningen horen samen opgeleverd te worden. Gebruik berekeningen om ontwerpkeuzes te onderbouwen en faalrisico’s te beperken.
- Wanneer HWA/VWA-berekeningen nodig zijn: bij complexe dakvlakken, meerdere afvoeren per dakvlak, lange leidingsystemen of wanneer normconformiteit (debiet, afschot) twijfelachtig is.
- Hoe berekeningen het ontwerp sturen: debietbepaling bepaalt leidingdiameters en afschot; controle op overstromingsscenario’s beïnvloedt plaatsing van overloop en inspectiepunten; sparingsberekeningen sturen doorvoeren en dakdoorvoeringen.
- Praktische tip: lever berekeningen tegelijk met de werktekeningen zodat uitvoering en inkoop op één onderbouwde set kunnen vertrouwen.
Voor voorbeelden en rekenmethodes verwijzen we naar onze HWA/VWA-dienst.
Checklist bouwstart
Zorg dat de volgende items op de tekeningen en in het overdrachtspakket staan voordat de montage begint:
- Revisienummer en datum van de tekening.
- Legenda en schaal duidelijk vermeld.
- Volledige routing van HWA en VWA met pijlen voor stroomrichting.
- Leidingdiameters en materiaal per traject.
- Bevestigingsdetails en ophangpunten.
- Sparingsafmetingen en positie t.o.v. constructie.
- Aansluitpunten en aansluitdetails op riolering utiliteit.
- Inspectie- en reinigingspunten (putten, inspectieopeningen).
- Coördinatiepunten met andere disciplines (HVAC, elektra, constructie).
- Relevante berekeningen als bijlage of referentie.
- Contactgegevens van de tekenaar/engineer voor snelle vragen.
Call to Action
HWA & VWA installatie tekeningen — Vraag een offerte of stuur je tekeningen mee voor een snelle intake. Onze tekensets zijn direct inzetbaar voor offertes en uitvoering en worden geleverd in DWG en PDF met bijbehorende berekeningen en revisiedocumentatie.
Neem contact met ons op voor advies of een offerte.
